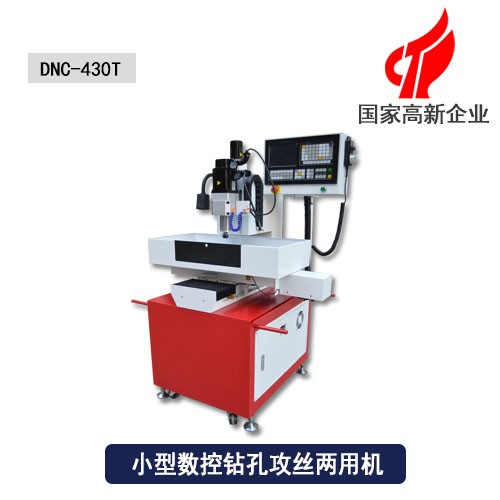

高精度數控立式打孔機 |
|
☆外形尺寸：850*900*1700
|
|
☆有效行程：400*300*120
|
|
☆機床重量：500kg
|
|
☆鉆孔范圍：0.3-16mm(可定制）
|
一、機床用途

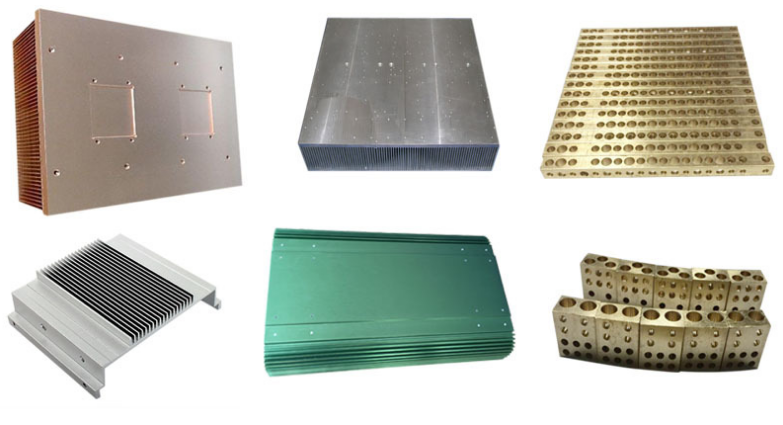

多米DNC-430D高精度數控立式打孔機(也叫立式數控鉆床、立式數控鉆孔機、立式高速鉆孔機)主要針對LED燈具、儀表外殼、噴絲板、飛機維修件鋁板、散熱器、手機音箱喇叭孔等小工件多孔小孔加工。是企業批量生產的加工利器。
二、DNC-430D高精度數控立式打孔機特點：
1、機床采用床身固定，工件移動式結構，該機床移動速度快，精度高。便于連續生產，自動化程度高。
2、采用成熟穩定的工業數控CNC系統
3、該機床底座上設置有電控箱，該電控箱的上方設置有加工平臺，其特征在于，所述加工平臺上端設置水槽，所述水槽的底部設置有三列平行的導軌，該導軌上設置有數個工裝機構，工裝機構包括加工工位，加工工位的前側設置有氣缸，氣缸的底部設置有氣缸底板，加工工位的左側、底部以及前側分別設置有工裝左擋板、工裝底板以及工裝前擋板，水槽的后側設置有平行的擋板，擋板上端為機床運動導軌，機床運動導軌上設置有一體機組件。
4、采用臺灣上銀的精密高速線導軌和高精度的P3級研磨滾珠絲杠。確保產品的加工精度，
5、采用高轉速的精密級機械主軸和伺服主軸電機，確保加工的動力和穩定的力距輸出。
6、選配高精度全伺服電機和驅動系統，確保設備高效運行。
7、可選配第四軸，采用無間隙的進口諧波減速確保分度的超高精度。
8、可選配快速快捷的氣動裝夾結構確保產品快速裝夾，減少不必要的等待時間。
9、可以加工各種復雜零件，是鉆孔，銑削的利器;
10、設備具有XYZ軸限位功能，工人誤操作時不會損壞機器。
11、無需配置電腦，鉆孔機在控制系統控制下能獨立工作，減少客戶電腦投入;
12、通信接口：USB,傳輸數據更快、更穩。
13、該機床功能強大，操作簡單易學、適應范圍廣，高效穩定，性價比高。
14、鉆床組裝配件為原裝進口進口保證
15、機床工作平面高精度，可鋁材飛面，鉆，銑，攻牙
16、使用3軸或5軸專用加工中心系統，配有獨立操作面板
17、根據客戶需求研發自動化設計方案
18、打樣工件達到客戶要求速度，完成一機多用，量產化
19、代客戶編程，并制作冶具，快速裝夾
20、指導客戶到廠學習，可遠程指導
| 項目/型號 | DNC-430D | 單位 |
| 機床外形尺寸（長X寬X高） | 850*900*1700 | mm |
| X軸行程（主軸左右移動） | 400 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 120 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X600，Y250 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-6000/0-24000 | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
